Утяжеляющие бетонные покрытия трубопроводов

НАРУЖНОЕ ЗАЩИТНОЕ УТЯЖЕЛЯЮЩЕЕ (БАЛЛАСТНОЕ) БЕТОННОЕ ПОКРЫТИЕ В СТАЛЬНОЙ ОЦИНКОВАННОЙ/МЕТАЛЛОПОЛИМЕРНОЙ ОБОЛОЧКЕ С АРМИРОВАНИЕМ СТАЛЬНЫМ АРМАТУРНЫМ КАРКАСОМ И/ИЛИ ФИБРОЙ

ЗУБ®-БАЛЛАСТ ОЦ Техническая информация


	Технические характеристики
	Диаметр трубы, мм 159-1420 Трубы и детали трубопроводов: сталь, полимер, композит Примечание: Технические характеристики покрытия регламентируются требованиями ТУ производителя или требованиями заказчика Комплектация: ЭХЗ, Кабель-каналы, катодные выводы, датчики мониторинга)
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ ПОКРЫТИЯ - обеспечение распределенной балластировки, устойчивости и защиты подводного (подземного) трубопровода. ОБЛАСТЬ ПРИМЕНЕНИЯ - участки трубопровода, где имеется необходимость компенсации выталкивающий силы и обеспечение устойчивости трубопровода: шельфовые зоны морей, обводненные болота (2-3-го типов), обводняемые и затопляемые местности (поймы), солончаковые болота (соры), участки прогнозного растепления ММГ, подводные переходы через водные преграды, прокладываемые методом ПТР. ОСОБЕННОСТИ КОНСТРУКЦИИ - возможность нанесения покрытия "ЗУБ®-БАЛЛАСТ" на детали трубопроводов, возможность установки систем электрохимической защиты, кабель-каналов для прокладки линий связи, систем мониторинга различного назначения. Возможность нанесения покрытия "ЗУБ®-БАЛЛАСТ" на стальные, полимерные, композитные трубы, на предварительно теплоизолированные трубы и детали трубопроводов.	НИЗКАЯ СТОИМОСТЬ ПОКРЫТИЯ, ВЫСОКАЯ ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИ СТРОИТЕЛЬСТВЕ И ЭКСПЛУАТАЦИИ, ПОЛНОЕ ОТСУТСТВИЕ РИСКОВ ПОТЕРИ БАЛЛАСТА, ПОЛНОЕ ОТСУТСТВИЕ РИСКОВ ПОВРЕЖДЕНИЯ ТРУБОПРОВОДА, СОКРАЩЕНИЕ СРОКОВ СТРОИТЕЛЬСТВА, СНИЖЕНИЕ ОБЪЕМА РАБОТ, УВЕЛИЧЕНИЕ СРОКОВ ЭКСПЛУАТАЦИИ, ПОВЫШЕННАЯ СТОЙКОСТЬ КОНСТРУКЦИИ К МЕХАНИЧЕСКИМ, КЛИМАТИЧЕСКИМ И ДРУГИМ ВНЕШНИМ ВОЗДЕЙСТВИЯМ, ВЫСОКИЙ УРОВЕНЬ ПРОМЫШЛЕННОЙ И ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ, Российские материалы и комплектующие, Мобильное производство.
Опыт применения в проектах:
Строительство участка промыслового нефтепровода через р. Енисей Реконструкция магистрального этанопровода "Миннибаево-Казань” Наливной терминал ст. Коротчаево Магистральный этанопровод «Миннибаево-Казань» DN 500 мм Подводный переход р. Ока, участок 42 Капитальный ремонт газопровода «Каменный Лог – Пермь» Газопровод внешнего транспорта газа с Новопортовского НГКМ Нефтепровод Холмогоры-Клин Система транспорта нефти Даниловского НГКМ Каменный Лог-Пермь дюкерный переход через р.Чусовая Месторождение им. Ю. Корчагина Арктический терминал круглогодичной отгрузки нефти Газопровод-отвод к Нижнетуринской ГРЭС Магистральный газопровод Майкоп – Самурская – Сочи Продуктопровод ШФЛУ Пуровский ЗПК – Южно-Балыкская ГНС

НАРУЖНОЕ ЗАЩИТНОЕ УТЯЖЕЛЯЮЩЕЕ (БАЛЛАСТНОЕ) БЕТОННОЕ ПОКРЫТИЕ В СТАЛЬНОЙ ОЦИНКОВАННОЙ/МЕТАЛЛОПОЛИМЕРНОЙ ОБОЛОЧКЕ С АРМИРОВАНИЕМ СТАЛЬНЫМ АРМАТУРНЫМ КАРКАСОМ И/ИЛИ ФИБРОЙ

ЗУБ®-БАЛЛАСТ МП Техническая информация


	Технические характеристики
	Диаметр трубы, мм 159-1420 Трубы и детали трубопроводов: сталь, полимер, композит Примечание: Технические характеристики покрытия регламентируются требованиями ТУ производителя или требованиями заказчика Комплектация: ЭХЗ, Кабель-каналы, катодные выводы, датчики мониторинга)
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ ПОКРЫТИЯ - обеспечение распределенной балластировки, устойчивости и защиты подводного (подземного) трубопровода. ОБЛАСТЬ ПРИМЕНЕНИЯ - участки трубопровода, где имеется небходимость компенсации выталкивающий силы и обеспечение устойчивости трубопровода: шельфовые зоны морей, обводненные болота (2-3-го типов), обводняемые и затопляемые местности (поймы), солончаковые болота (соры), участки прогнозного растепления ММГ, подводные переходы через водные преграды, прокладываемые методом ПТР. ОСОБЕННОСТИ КОНСТРУКЦИИ - возможность нанесения покрытия "ЗУБ®-БАЛЛАСТ" на детали трубопроводов, возможность установки систем электрохимической защиты, кабель-каналов для прокладки линий связи, систем мониторинга различного назначения. Возможность нанесения покрытия "ЗУБ®-БАЛЛАСТ" на стальные, полимерные, композитные трубы, на предварительно теплоизолированные трубы и детали трубопроводов.	НИЗКАЯ СТОИМОСТЬ ПОКРЫТИЯ, ВЫСОКАЯ ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ ПРИ СТРОИТЕЛЬСТВЕ И ЭКСПЛУАТАЦИИ, ПОЛНОЕ ОТСУТСТВИЕ РИСКОВ ПОТЕРИ БАЛЛАСТА, ПОЛНОЕ ОТСУТСТВИЕ РИСКОВ ПОВРЕЖДЕНИЯ ТРУБОПРОВОДА, СОКРАЩЕНИЕ СРОКОВ СТРОИТЕЛЬСТВА, СНИЖЕНИЕ ОБЪЕМА РАБОТ, УВЕЛИЧЕНИЕ СРОКОВ ЭКСПЛУАТАЦИИ, ПОВЫШЕННАЯ СТОЙКОСТЬ КОНСТРУКЦИИ К МЕХАНИЧЕСКИМ, КЛИМАТИЧЕСКИМ И ДРУГИМ ВНЕШНИМ ВОЗДЕЙСТВИЯМ, ВЫСОКИЙ УРОВЕНЬ ПРОМЫШЛЕННОЙ И ЭКОЛОГИЧЕСКОЙ БЕЗОПАСНОСТИ, Российские материалы и комплектующие, Мобильное производство.
Опыт применения в проектах:
Строительство подводных межпромысловых трубопроводов на Каспийском шельфе Обустройство месторождения имени В. И. Грайфера Капитальный ремонт промыслового газопровода "Каменный Лог-Пермь" Обустройство Яро-Яхинского ГКМ Нефтегазопроводы Филановского месторождения (Каспийское море) Газопровод Уренгой – Новопсков Месторождение им. В. Филановского Подводный переход ГО Сызрань – Ульяновск Береговой технологический комплекс Киринского газоконденсатного месторождения Защита подводного топливопровода М.Г. Джубга – Лазаревское – Сочи Магистральный газопровод Сахалин – Хабаровск – Владивосток Магистральный газопровод Бованенково – Ухта Магистральный газопровод Грязовец – Ленинград-1 Подводный переход газопровода через реку Цна

НАРУЖНОЕ СПЛОШНОЕ УТЯЖЕЛЯЮЩЕЕ (БАЛЛАСТНОЕ) И ЗАЩИТНОЕ БЕТОННОЕ ПОКРЫТИЕ С АРМИРОВАНИЕМ СТАЛЬНЫМ АРМАТУРНЫМ КАРКАСОМ В СОЧЕТАНИИ С ПОЛИМЕРНОЙ ФИБРОЙ

НЗУП СВАП Техническая информация


	Технические характеристики
	Диаметр трубы, мм 159-2020 Трубы и детали трубопроводов: сталь, полимер, композит Комплектация: ЭХЗ, Кабель-каналы, катодные выводы, датчики мониторинга Примечание: Технические характеристики покрытия регламентируются требованиями ТУ производителя или требованиями заказчика
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ ПОКРЫТИЯ - обеспечение распределенной гарантированной балластировки (защиты против всплытия труб и деталей трубопроводов из различных материалов. ОБЛАСТЬ ПРИМЕНЕНИЯ - участки строительства, реконструкции или ремонта трубопровода, где имеется необходимость компенсации выталкивающей (архимедовой) силы и дополнительной защиты от воздействия на окружающую среду: морские шельфы, особо охраняемые экологические зоны: обводненные болота (3-го типа), обводняемые и затопляемые местности (поймы), солончаковые болота (соры), подводные переходы через водные преграды, прокладываемые траншейными методами. ОСОБЕННОСТИ КОНСТРУКЦИИ - армирование арматурным каркасом в сочетании с полимерной фиброй, наличие концентрических углублений в бетонном покрытии для обеспечения лучшей изгибаемости конструкции. Возможность установки систем электрохимической защиты, кабель-каналов для прокладки линий связи, систем мониторинга различного назначения.	Низкая стоимость покрытия, Обеспечение радиуса упругого изгиба трубопровода с бетонным покрытием с минимальными значениями коэффициента жесткости, Усиленное армирование: арматурный каркас с полимерной фиброй, Высокая производительность выпуска труб с покрытием, Нанесение НЗУП на теплоизолированные трубы, полимерные и композитные трубы, Российские материалы и комплектующие, Мобильное производство.

РАЗМЕЩЕНИЕ КАБЕЛЬ-КАНАЛА НА НАРУЖНОЙ ПОВЕРХНОСТИ ПОКРЫТИЯ НЗУП

Размещение кабель-канала Техническая информация


	Технические характеристики
	Технические характеристики регламентируются требованиями ТУ производителя или требованиями заказчика.
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ – защита кабельных систем ВОЛС при прокладке в бетонном покрытии трубопровода с покрытием НЗУП. КРАТКОЕ ОПИСАНИЕ - в бетонном покрытии (НЗУП), вдоль образующей трубы формуется канал для последующей установки в нем кабеля. Кабель закрепляется с помощью бандажей или компаунда. Рекомендовано к применению СП 36.13330.2012 "Магистральные трубопроводы" (п.15.15).	Возможность установки в бетонном покрытии кабельных систем большой протяженности, Гарантированная защита кабельных систем от повреждений и обеспечение их работоспособности в течении длительного времени эксплуатации, Снижение стоимости и сокращение сроков прокладки кабельных систем в сравнении в традиционным вариантом – прокладкой кабелей в отдельной траншее.

КАБЕЛЬ КАНАЛЫ ДЛЯ УСТАНОВКИ ЛИНИЙ ВОЛС НА ТРУБАХ С ПОКРЫТИЯМИ ЗУБ®/НЗУП

Кабель-каналы Техническая информация


	Технические характеристики
	Технические характеристики регламентируются требованиями ТУ производителя или требованиями заказчика.
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ - обеспечение гарантированной защиты линий связи и систем передачи данных. КРАТКОЕ ОПИСАНИЕ - кабель-каналы монтируются по образующей трубы непосредственно в покрытиях ЗУБ®/НЗУП. На месте строительства производится стыковка кабель-каналов специальными муфтами. Протаскивание кабелей ВОЛС осуществляется современными методами задувки или механической протяжки.	Значительная экономия средств на дополнительную прокладку кабелей ВОЛС, Сокращение стоимости и сроков строительства, Монтаж кабель-канала в индустриальных условиях, Гарантированная защита кабелей от различных повреждений.

СИСТЕМЫ МОНИТОРИНГА СОСТОЯНИЙ ТРУБОПРОВОДА С ПОКРЫТИЕМ ЗУБ®/НЗУП

Системы мониторинга Техническая информация


	Технические характеристики
	Технические характеристики регламентируются требованиями ТУ производителя или требованиями заказчика.
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ - получение данных о техническом состоянии трубопровода с покрытием ЗУБ®/НЗУП, обеспечение гарантированной защиты систем мониторинга. КРАТКОЕ ОПИСАНИЕ - в межтрубном пространстве покрытия ЗУБ®/НЗУП могут быть установлены различные системы мониторинга кабельного типа или чип-датчики: проектного положения, состояния антикоррозионного покрытия труб, теплового режима трубопровода, аварийного состояния или систем безопасности и предупреждения. После заполнения межтрубного пространства бетонной (композитной) смесью любые системы оказываются гарантированно защищены от повреждений и работоспособны в течении длительного времени.	Гарантированная защита систем от повреждений и обеспечение их работоспособности в течении длительного времени эксплуатации, Гарантированное качество монтажа в индустриальных условиях, Рекомендовано к применению СП 36.13330.2012 "Магистральные трубопроводы" (п.15.15).

ЭЛЕМЕНТЫ КАТОДНОЙ ЗАЩИТЫ ТРУБОПРОВОДА С ПОКРЫТИЯМИ ЗУБ®/НЗУП. КАТОДНЫЙ ВЫВОД

Катодный вывод Техническая информация


	Технические характеристики
	Технические характеристики регламентируются требованиями ТУ производителя или требованиями заказчика.
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ - обеспечение электрохимической защиты трубопровода путем подключения в полевых условиях предварительно установленного кабеля к катодной станции электрохимической защиты. Применяется для защиты трубопроводов на подводных переходах, в обводненной и заболоченной местности. КРАТКОЕ ОПИСАНИЕ - в заводских условиях с гарантированным качеством осуществляется монтаж кабельного вывода на тело стальной трубы с покрытием ЗУБ®/НЗУП. Методы монтажа - термитная сварка или холодная пайка кабеля по сертифицированным процедурам. Место крепления кабеля соответствующим образом заделывается для обеспечения герметичности и защиты при транспортировке. После поставки труб с покрытием ЗУБ® и предустановленным выводом необходимо просто произвести подключение трубы к катодной станции без выполнения дополнительных работ.	Сокращение сроков и стоимости строительства, Экономия средств и времени на монтаж кабеля в полевых условиях, Гарантированное обеспечение качества, Монтаж кабеля в индустриальных условиях, Повышение надежности трубопровода.

ЭЛЕМЕНТЫ КАТОДНОЙ ЗАЩИТЫ ТРУБОПРОВОДА С ПОКРЫТИЯМИ ЗУБ®/НЗУП. БРАСЛЕТНЫЕ ПРОТЕКТОРЫ (АНОДЫ)

Браслетные протекторы Техническая информация


	Технические характеристики
	Технические характеристики регламентируются требованиями ТУ производителя или требованиями заказчика.
Назначение и область применения	Преимущества
НАЗНАЧЕНИЕ - обеспечение электрохимической защиты трубопровода при прокладке на морских шельфах (в соленой воде). КРАТКОЕ ОПИСАНИЕ - в заводских условиях с гарантированным качеством осуществляется монтаж протекторов (анодов) браслетного типа с кабельным подсоединением на тело стальной трубы с покрытием ЗУБ®/НЗУП. Протектор изготавливается из соответствующих алюминиевых или цинковых сплавов и обеспечивает защиту трубопровода от коррозии путем формирования защитных токов в соленой воде при условии расхода металла самого анода (жертвенный принцип). Методы монтажа - термитная сварка или холодная пайка кабеля по сертифицированным процедурам. Место установки протектора соответствующим образом заделывается (мастика, твердый полиуретан) для обеспечения гидроизоляции между протектором, арматурным каркасом и трубы с покрытием ЗУБ®/НЗУП.	Сокращение стоимости и сроков строительства, Обеспечение эффективной работы электрохимической защиты в морской воде, Применение браслетных протекторов (анодов) российского производства, Монтаж протекторов (анодов) в индустриальных условиях, Успешный опыт применения с 2005 года.
Опыт применения в проектах:
Нефтегазопроводы Филановского месторождения (Каспийское море) Месторождение им. Ю. Корчагина Магистральный газопровод Бованенково – Ухта

МАРКЕРЫ ДЛЯ СРЕДСТВ ВНУТРИТРУБНОЙ ДИАГНОСТИКИ ТРУБ С ПОКРЫТИЯМИ ЗУБ®/НЗУП

Маркеры Техническая информация


	Технические характеристики
	Технические характеристики регламентируются требованиями ТУ производителя или требованиями заказчика.
Назначение и область применения	Преимущества

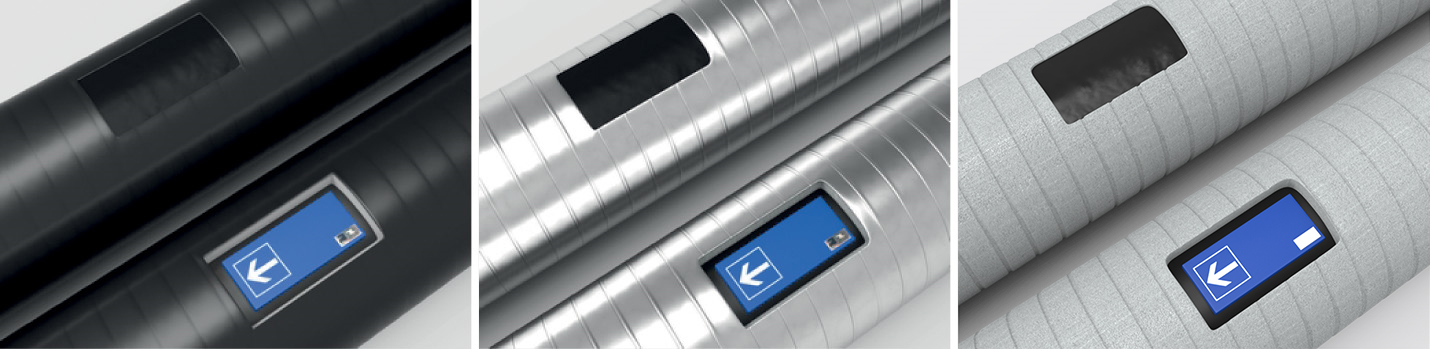

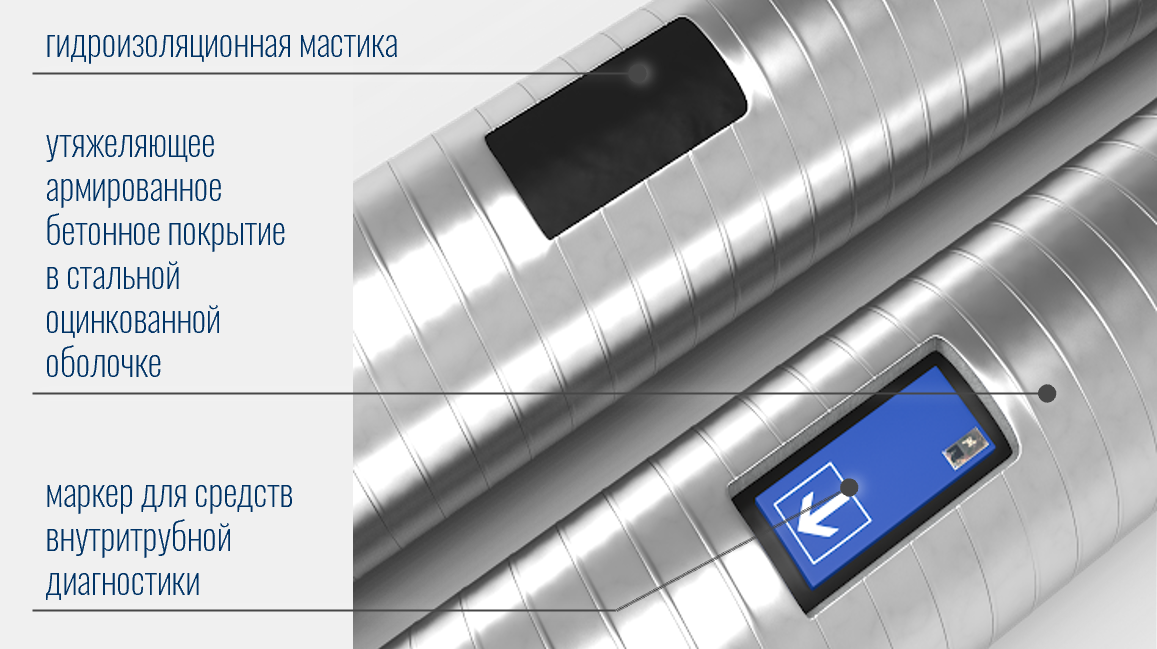

НАЗНАЧЕНИЕ - получение данных о точном местонахождении средств внутритрубной диагностики (ВТД) внутри линейного объекта (трубопровода). КРАТКОЕ ОПИСАНИЕ - специальные устройства жестко крепятся на тело трубы с покрытием ЗУБ®/НЗУП в заводских условиях с гарантированным качеством. Методы монтажа - браслетный с применением металлических бандажей или магнитный - посредством посадки в специальную нишу в покрытии ЗУБ®/НЗУП. Маркеры защищаются бетонным покрытием ЗУБ®/НЗУП. Трубы соответствующим образом маркируются.	Гарантированная защита оборудования от повреждений при транспортировке, строительстве и эксплуатации, Сокращение стоимости и сроков строительства, Гарантированное качество монтажа, произведенного в индустриальных условиях.
Опыт применения в проектах:
Нефтегазопроводы Филановского месторождения (Каспийское море) Месторождение им. Ю. Корчагина
